1000 GPM бурового раствора Trenchless HDD повторно используя блок
Буровой раствор HDD повторно используя блок, систему грязи отростчатую
Введение
Рециркуляционная система грязи HDD дизайн для горизонтального дирекционного сверля снаряжения (HDD).
В зависимости от требования к бурового раствора, рециркуляционная система грязи HDD может включая шейкер сланца, циклон desander, циклон desilter, центрифугу графинчика, танк грязи, агитатора грязи, оружие грязи, насос передачи, etc. размер сетки экрана шейкера будет в зависимости от проведения шейкера для подачи грязи и разъединения бурового раствора на различное требование к грязи.
Параметры продукта
| Подгонянный |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Емкость |
50-240 ㎥/h (200-1000 GPM) |
| Экранное пространство |
㎡ 2.2-8.4 |
| Этап разъединения |
2stage/3stage |
| Том танка |
5-30 ㎥ |
| Полная сила |
25-184 Kw |
| Полный вес |
5.5-20 t |
| Размер перехода земли (mm) |
подгонянный |
| Материал экрана |
Полиуретан |
| Циклон (mm) |
250 -900 |
| Материал турбинки |
Cr26 |
| Применение |
Сверлить |
| Спецификация |
Смогите быть подгоняно согласно требованиям |
| Модель |
CSJ-FN-30C |
CSJ-FN-60C |
CSJ-FN-120C |
CSJ-FN-200C |
| Емкость (m3/h) |
30 |
60 |
120 |
200 |
| Насос Slurry |
Модель |
DC-EHM-1.5C |
DC-EHM-3C |
DC-EHM-3C |
DC-EHM-4C |
| Сила (Kw) |
7,5 |
11 |
22 |
37 |
| Давление (MPa) |
1.0~2.0 |
| Шейкер сланца |
Сила (Kw) |
1,5 |
2 |
3 |
3 |
| Сила вибрации (KN) |
30 |
40 |
60 |
60 |
|
Экран
размер (mm)
|
ВВЕРХ |
1400X600 |
1700x700 |
1900X1000 |
2100x1200 |
| Вниз |
1400X600 |
1700x700 |
1900X1000 |
2100x1200 |
| Модель конуса |
FN-100 |
FN-150 |
| Номер конуса |
3 |
6 |
12 |
8 |
| Размер разъединения (μm) |
10-30 |
| Полная сила (KW) |
9 |
13 |
25 |
40 |
| Система Max.Size (mm) |
1650X1450X2150 |
2000X1600X2250 |
2170X2000X2400 |
2400*2300*2400 |
| Вес системы (Kg) |
1200 |
1900 |
2500 |
3500 |
Методика работы рециркуляционной системы грязи HDD
1. Яма сверла на каждой стороне сверля отверстия, набор вертикального насоса slurry установят поверх ямы грязи для питаясь шейкера сланца. Экран шейкера сланца отделит буровой шлам и разрядка вне, жидкости разделяет упадет в песколовку через отверстие экрана.
2. 1 или 2 или 3 набора циклона desander сидеть после шейкера сланца, один набор центробежного насоса будут кормить cyclong desander для второго разъединения участка, твердые тела из desander будут разрядкой к экрану шейкера или резать коробку сразу и жидкости над подачей от desander пропустит в отсек desander.
3. Количество циклонов desilter сидит после desander для точного разъединения твердых тел, твердых тел из desilter будет разрядка к экрану шейкера или вырезывания коробка, жидкости сверх от desilter упадут в отсек desilter.
4. Смешивая насос сидеть на скиде танка для передачи бурового раствора и кормить грязь в хоппер грязи для нового ремикса грязи новыми химикатами. Смешивая хоппер может сидеть поверх танка или скида танка согласно требованию клиента.
Преимущества
1. С модульным проектированием и небольшим следом ноги, его можно гибко установить и установить согласно требованиям к клиента.
2. Бортовые плиты танков грязи конструированы с рифленым и нагрузк-поддерживая типом, которые более безопасны и могут принести больше нагрузки.
3. Просто для установки и разборки, и удобно для частый двигать вместе со сверля экипажем.
4. Система принимает централизованный электрический контроль, легкий для того чтобы работать.
5. Все оборудование конструировано для того чтобы выдержать корозию и носку, длинный срок службы.
6. Приспособьтесь к строгим условиям буровой работы, с функциями холодного сопротивления, сопротивления жары, доказательства взрывозащищенных, утечки, коррозионной устойчивости и доказательства дождя.

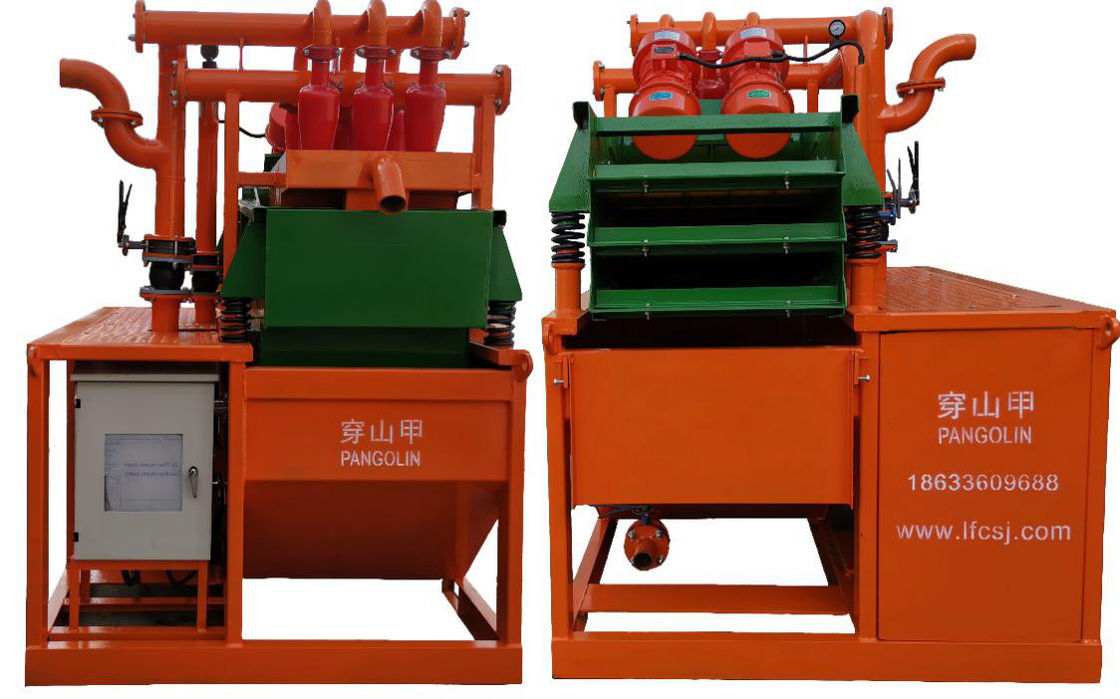

Шоу изображения
CO. строительной техники панголина (Китая), Ltd. изготовитель сверла с оборудованием стопроцентного испытания и сильной технической силой. Наши продукты имеют широкий диапазон, высококачественный, умеренную цену, и своевременную доставку, которые широко использованы в месторождениях нефти, сверля, полях не-раскопк и других индустриях. Наши продукты широко узнаны и доверены потребителями, и могут отвечать вечно-изменение экономическое и общественные потребности. К
Мы приветствуем новые и старые клиенты от всех социальных положений для того чтобы связаться мы для будущих деловых отношений и взаимного успеха!
вопросы и ответы:
1. Как приказать продукты?
: Пожалуйста отправьте дознание с описанием деталя детали или с номером модели.
2. Как об общей упаковке?
: Если никакое особенное пакуя требование, то мы примем его как наша нормальная упаковка. Во первых в небольшой коробке, и после этого положенный в более большую коробку совместно для того чтобы убеждаться завершенные товары.
3. Могу я надеяться качественные продучты?
: Да. зрелая технология производства обеспечивающ, что качество удовлетворяло международный запрос.
4. Как проверить продукт точное одно вы хотите?
: Если возможный, пожалуйста прикрепите одно изображение ссылки для избежания любого недоразумения или всех связей от нашего вебсайта для лучшего понимания.
5. Как контролировать качество?
: Мы имеем нашу собственную опытную команду QC, будут строгий осмотр и испытывать для каждого заказа перед грузить вне.
6. Быстрый срок поставки:
: Обычно он принимает 25 дней на production.only 3 или 5 дня если мы имеем запас размера вашей просьбы.
7. Конкурентоспособная цена:
: Наша фабрика может поставить вас самая низкая цена должная к прямой связи с розничной торговлей к клиентам без раздатчика!
