200 м³/ч ГНБ система циркуляции бурового раствора 8-конусная мощная система циркуляции бурового раствора мощностью 40 кВт
Введение
В полной системе рециркуляции бурового раствора вибросито является оборудованием первой ступени как для контроля твердых частиц, так и для очистки бурового раствора.Вибросита для контроля твердых частиц представляют собой устройства, которые удаляют буровой шлам из бурового раствора во время циркуляции и бурения.Используя различные сетки из проволочной сетки, линейный вибросит может максимально удалять буровой шлам и возвращать ценный буровой раствор обратно в систему бурового раствора для последующей обработки.
Параметры продукта
| Модель |
CSJ-FN-30C |
CSJ-FN-60C |
CSJ-FN-120C |
CSJ-FN-200C |
| Производительность (м3/ч) |
30 |
60 |
120 |
200 |
| Шламовый насос |
Модель |
ДС-ЭХМ-1.5С |
DC-EHM-3C |
DC-EHM-3C |
DC-EHM-4C |
| Мощность (кВт) |
7,5 |
11 |
22 |
37 |
| Давление (МПа) |
1,0~2,0 |
| Вибросито |
Мощность (кВт) |
1,5 |
2 |
3 |
3 |
| Сила вибрации (кН) |
30 |
40 |
60 |
60 |
|
Экран
размер (мм)
|
ВВЕРХ |
1400X600 |
1700x700 |
1900X1000 |
2100x1200 |
| Вниз |
1400X600 |
1700x700 |
1900X1000 |
2100x1200 |
| Коническая модель |
ФН-100 |
ФН-150 |
| Номер конуса |
3 |
6 |
12 |
8 |
| Размер разделения (мкм) |
10-30 |
| Общая мощность (кВт) |
9 |
13 |
25 |
40 |
| Максимальный размер системы (мм) |
1650X1450X2150 |
2000X1600X2250 |
2170X2000X2400 |
2400*2300*2400 |
| Вес системы (кг) |
1200 |
1900 г. |
2500 |
3500 |
Использование и применимость
Сланцевый вибросит для бурового раствора является основным оборудованием для контроля содержания твердых частиц в системе контроля содержания твердых частиц в буровом растворе.
Вибросито просеивает буровой раствор с большим количеством шлама, отделяет крупные твердые частицы и отправляет буровой раствор на следующее разделительное оборудование.
Shale Shaker имеет преимущества простой конструкции, надежной работы, большой емкости для утилизации, длительного срока службы и простоты обслуживания.
Структура и принцип работы
Вибросито состоит из подающего резервуара, основания, просеивающей коробки, вибрационного двигателя и т. д. Шесть изолирующих пружин поддерживают просеивающую коробку на основании. Три одинаковых или разных сетчатых экрана установлены на рабочей поверхности просеивающей коробки.
Вобрав в себя последние достижения в области просеивающих машин в стране и за рубежом и объединив сильные стороны круговой и прямолинейной вибрации, вибросито значительно повышает скорость переноса бурового шлама и увеличивает количество буровой жидкости через сито, тем самым избегая наклеивания на сито. .Вибросито использует двойные взрывозащищенные вибрационные двигатели в качестве источника вибрации и формирует прямолинейное движение под действием вибрационных двигателей реверсивного вращения.Это особенно применимо в условиях работы со стратиграфическими колебаниями.Его преимущества становятся более очевидными, так как буровой раствор имеет гораздо большую вязкость.

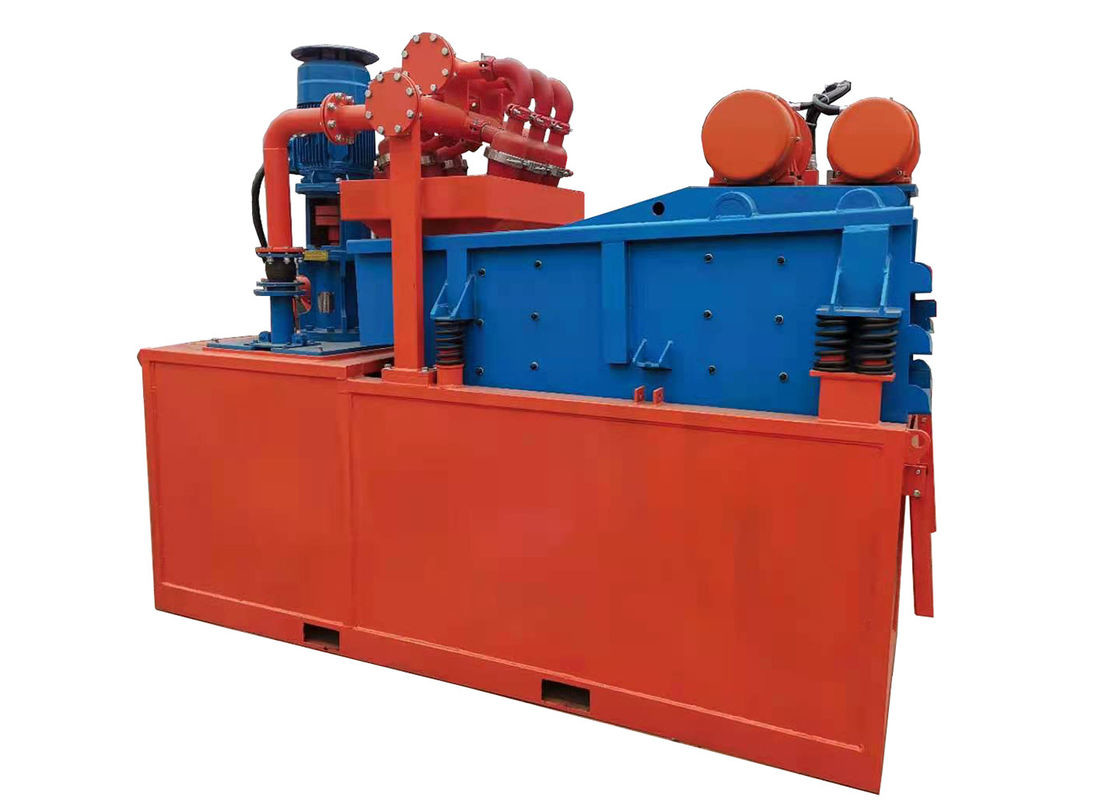

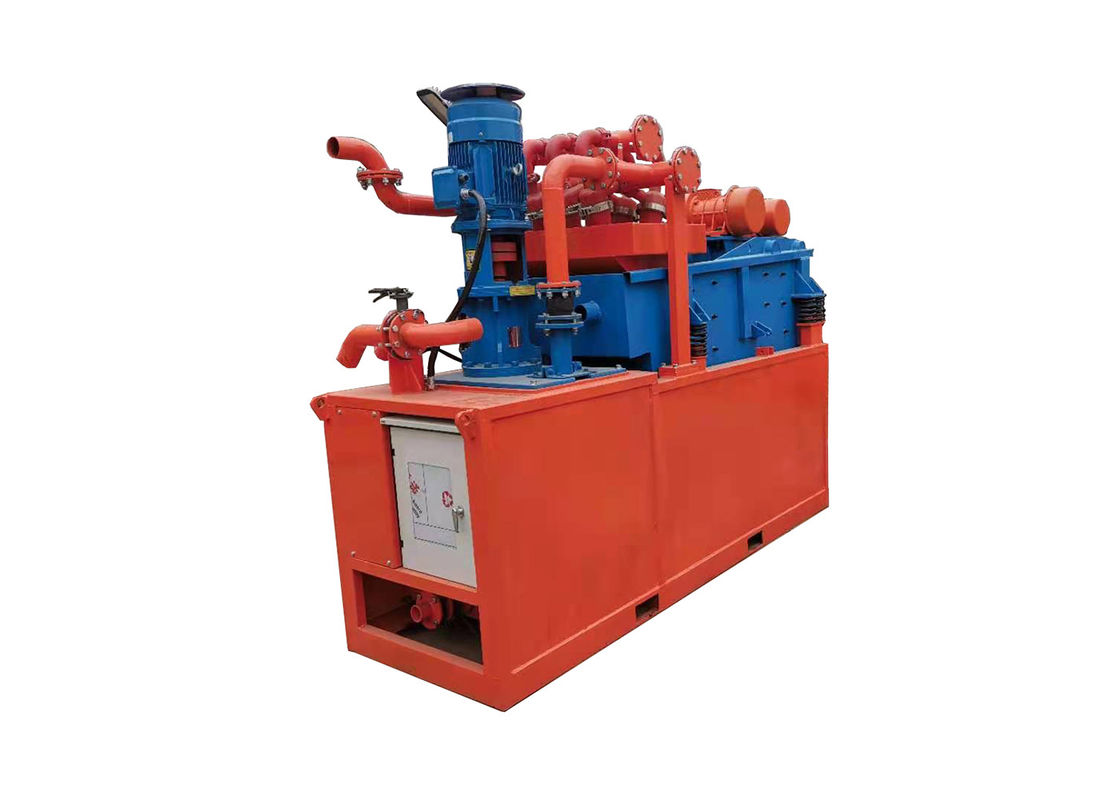

Пик Шоу
Процесс обработки экономичной системы восстановления бурового раствора
Из рабочего оборудования (или отстойника) с помощью шламового насоса
(1) Всасываемый буровой раствор проходит через резервуар бурового каротажа вибросита.
(2) Вибрационный грохот поступает в систему восстановления бурового раствора (3) Крупные частицы в шламе сточных вод отсеиваются, а затем попадают в резервуар для хранения шлама (4), (5) Всасываются из резервуара для удаления шлама с определенной кинетической энергией из пескоотделитель вдоль трубопровода(6) Вход пульпы впрыскивается тангенциально, а мелкий ил выгружается из капельного сопла в нижнем конце гидроциклона на вибрационный грохот(3) На верхнем мелком грохоте.После обезвоживания и просеивания мелкозернистого грохота относительно сухой мелкодисперсный шлак отделяется, и шлам, проходящий через мелкозернистый грохот, снова возвращается в резервуар для хранения шлама (4) внутрь.Но циклон (6) Обработанный чистый шлам поступает в промежуточный накопительный бак из переливной трубы циклона (7) и затем транспортируется по выходной трубе шлама или возвращается в накопительный бак шлама.
(4).Во время циркуляции бурового раствора буй уровня жидкости между промежуточным резервуаром для хранения и резервуаром для хранения навозной жижи (8) поддерживает постоянный уровень жидкости в резервуаре для хранения навозной жижи.Как только количество бурового раствора, выходящего из резервуара для хранения навозной жижи, превысит количество подаваемого, буй уровня жидкости упадет вместе с падением уровня жидкости.
В это время буровой раствор в среднем резервуаре для хранения будет перекачиваться в резервуар для хранения навозной жижи через открытую трубу для пополнения навозной жижи, а уровень жидкости поднимется и восстановится до исходного состояния;Если подача навозной жижи больше, чем на выходе, резервуар для хранения навозной жижи переполнится, чтобы предотвратить переполнение.Когда требуется буровой раствор более высокого качества, процесс сортировки бурового раствора в циклоне можно повторить, уменьшив общую подачу шлама.
Компания Pangolin (Китай) Construction Machinery Co., Ltd. является производителем сверл с полным испытательным оборудованием и сильным техническим персоналом.Наша продукция отличается широким ассортиментом, высоким качеством, доступной ценой и своевременной доставкой, которые широко используются на нефтяных, буровых, неэкстракционных месторождениях и в других отраслях промышленности.Наши продукты широко признаны и пользуются доверием пользователей и могут удовлетворить постоянно меняющиеся экономические и социальные потребности.К
Мы приветствуем новых и старых клиентов из всех слоев общества, чтобы связаться с нами для будущих деловых отношений и взаимного успеха!
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
1. Как заказать продукцию?
О: пожалуйста, отправьте запрос с подробным описанием товара или номером модели.
2. Как насчет общей упаковки?
О: если нет особых требований к упаковке, мы примем ее как обычную упаковку.Сначала в маленькую коробку, а затем положите в большую коробку вместе, чтобы убедиться, что товар завершен.
3. Могу ли я рассчитывать на качественную продукцию?
О: Да.Зрелая технология производства, обеспечивающая качество, удовлетворяет международный запрос.
4. Как проверить, что товар именно тот, который вам нужен?
A: Если возможно, прикрепите одну справочную картинку, чтобы избежать недоразумений, или любые ссылки с нашего сайта для лучшего понимания.
5. Как контролировать качество?
О: у нас есть собственная опытная команда контроля качества, перед отправкой каждого заказа будет проводиться строгая проверка и тестирование.
6. Быстрое время доставки:
A: Обычно производство занимает 25 дней. Только 3 или 5 дней, если у нас есть запас размера вашего запроса.
7. Конкурентоспособная цена:
О: наша фабрика может предоставить вам самую низкую цену благодаря прямой продаже клиентам без дистрибьютора!
